Was ist PCB-Design? Grundlagen, Schritte, Aufbau und Tipps zur Fehlerbehebung

Was ist Leiterplatte-Design?

Beim PCB-Design handelt es sich um den Prozess der Übersetzung eines elektronischen Schaltplans in ein realisierbares Platinenlayout, das hergestellt werden kann. Der Designer legt fest, wo jede Komponente sitzt, wie Kupferleiterbahnen sie verbinden, wie viele Schichten die Platine benötigt und welche Materialien und Toleranzen der Hersteller einhalten muss. Die Ausgabe besteht aus einer Reihe von Gerber-Dateien – dem Industriestandardformat, das automatisierte Fertigungsanlagen steuert.

Eine fertige Leiterplatte ist mehr als ein dauerhafter Schaltplan. Es ist eine mechanische Struktur, ein Wärmemanagementsystem und eine elektromagnetische Umgebung zugleich. Eine gut gestaltete Platine leitet Signale sauber weiter, leitet Wärme effizient ab und besteht die EMV-Prüfung. Ein schlecht konzipiertes Gerät funktioniert möglicherweise auf dem Prüfstand, versagt jedoch im Feld aufgrund von Rauschen, Übersprechen oder Problemen mit der Stromversorgungsintegrität, die nur unter realen Betriebsbedingungen auftreten.

Grundlagen von PCB Design, das jeder Ingenieur kennen sollte

Bevor ein Designer ein EDA-Tool öffnet, muss er sich mit einer Handvoll grundlegender Konzepte vertraut machen, die jede während des Layouts getroffene Entscheidung bestimmen.

Ebenen und Stapelung

Leiterplatten bestehen aus abwechselnd laminierten Kupfer- und dielektrischen (isolierenden) Schichten. Einfache Designs verwenden 2 Schichten; Platinen mit höherer Komponentendichte oder strengeren Anforderungen an die Signalintegrität verwenden 4, 6, 8 oder mehr. Jede Schicht erfüllt eine Rolle – Signalführung, Erdungsreferenz oder Stromverteilung – und die Anordnung dieser Schichten wird als Stapel bezeichnet.

Impedanz und Signalintegrität

Bei hohen Frequenzen verhält sich eine Kupferleiterbahn wie eine Übertragungsleitung. Es ist charakteristische Impedanz – bestimmt durch Leiterbahnbreite, Kupferdicke, Dielektrizitätskonstante und Abstand zur nächsten Referenzebene – muss mit der Quellen- und Lastimpedanz übereinstimmen, um Reflexionen zu verhindern. Die meisten digitalen Schnittstellen zielen auf 50 Ω Single-Ended oder 100 Ω Differential ab. Eine Abweichung von diesen Werten führt zu einer Signalverschlechterung, die mit der Frequenz zunimmt.

Rückströme und Referenzebenen

Jeder Signalstrom hat einen Rückweg. Bei hohen Frequenzen fließt dieser Rückstrom direkt unter der Signalspur auf der nächstgelegenen Referenzebene – nicht über den kürzesten Gleichstrompfad. Unterbrechen Sie diesen Rückweg B. indem eine Leiterbahn über eine Teilung oder einen Schlitz geführt wird, wird der Rückstrom gezwungen, eine Umleitung vorzunehmen, und es entsteht eine Rahmenantenne, die elektromagnetische Störungen ausstrahlt. Die Kontinuität der Referenzebenen bei der Hochgeschwindigkeitsführung ist eine der einflussreichsten Layoutentscheidungen, die ein Designer trifft.

Schritte zum PCB-Design

Der PCB-Designprozess folgt unabhängig von der Komplexität der Platine einem einheitlichen Ablauf. Das Überspringen von Schritten – insbesondere zu frühen Designüberprüfungen – führt in der Regel zu kostspieligen Antworten.

1. Schematische Erfassung : Definieren Sie alle Komponenten, Netzverbindungen und elektrischen Regeln in einem EDA-Tool. Weisen Sie jedem Komponentensymbol Footprints zu.
2. Designanforderungen und -beschränkungen : Dokumentieren Sie die Abmessungen der Platine, die Anzahl der Schichten, die Mindestregeln für Leiterbahnen/Abstände, Impedanzziele, thermische Anforderungen und behördliche Standards (IPC-2221, IPC-2152 usw.).
3. Stackup-Definition : Wählen Sie die Schichtanzahl, das Material, die dielektrische Dicke und das Kupfergewicht. Bestätigen Sie die Impedanzziele mit Ihrem Hersteller, bevor Sie mit der Verlegung beginnen.
4. Komponentenplatzierung : Platzieren Sie Komponenten, um die Leiterbahnlängen für kritische Netze zu minimieren, verwandte Schaltkreise zu gruppieren, thermische Zonen zu berücksichtigen und mechanische Einschränkungen zu erfüllen. Die Platzierung bestimmt 80 % der Routingqualität.
5. Strom- und Bodenführung : Stromschienen verlegen und Masseebenen vor der Signalverlegung einrichten. Entkopplungskondensatoren müssen so nah wie möglich an den IC-Stromanschlüssen sitzen.
6. Signalrouting : Hochgeschwindigkeitssignale und empfindliche Signale zuerst weiterleiten, dabei die Impedanz beibehalten, Via-Übergänge minimieren und Differenzialpaare gekoppelt und längenangepasst halten.
7. Design Rule Check (DRC) : Führen Sie automatisierte Prüfungen auf Abstandsverletzungen, nicht verbundene Netze, Ringgrößen und Fertigungsbeschränkungen durch.

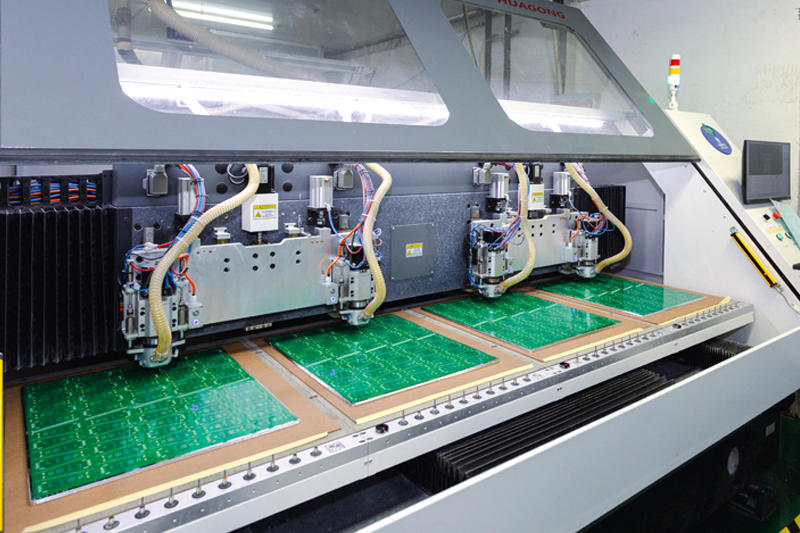

8. Überprüfung der Gerber-Generierung und -Fertigung : Exportieren Sie Fertigungsdateien und überprüfen Sie sie vor der Übermittlung in einem Gerber-Viewer. Bestätigen Sie den Aufbau, die Bohrdateien und den Siebdruck mit dem Hersteller.

Beispiel für einen 6-Lagen-PCB-Aufbau

Ein 6-Lagen-Aufbau ist das praktischste Upgrade einer 4-Lagen-Platine, wenn ein Design Hochgeschwindigkeitsschnittstellen, dichtes BGA-Routing oder strenge EMI-Anforderungen erfordert. Durch die zusätzlichen Schichten können dedizierte Referenzebenen die inneren Signalschichten umschließen und so eine kontrollierte Streifenleitungsumgebung schaffen, die Strahlung und Übersprechen reduziert.

Eine standardmäßige 6-Lagen-Anordnung für eine 1,6 mm FR-4-Platte:

Mit L2 als Masse und L4 als Stromversorgung befindet sich Layer 3 in einer echten Streifenleitungskonfiguration – eingebettet zwischen zwei Referenzebenen – und ist somit die richtige Heimat für die rauschempfindlichsten Signale. Durch das dünne Prepreg zwischen L1 und L2 (typischerweise 3–4 mil) bleiben Leiterbahnbreiten von 50 Ω bei etwa 4–5 mil erreichbar, kompatibel mit Standardherstellungsprozessen.

So beheben Sie Fehler bei einer Leiterplatte

Sogar gut gestaltete Platinen kommen gelegentlich mit Mängeln aus der Fertigung an oder versagen nach dem Zusammenbau. Ein strukturierter Fehlerbehebungsprozess – anstelle des zufälligen Austauschs von Komponenten – findet Fehler schneller und vermeidet Kollateralschäden.

Schritt 1: Sichtprüfung vor dem Einschalten

Untersuchen Sie die Platine unter Vergrößerung auf Lötbrücken auf Fine-Pitch-ICs, kalte Verbindungen (stumpf und körnig statt glatt und glänzend), fehlende oder vertauschte Komponenten und sichtbare Spurenschäden. Ein erheblicher Teil der Montagefehler ist sichtbar, bevor ein Instrument benötigt wird.

Schritt 2: Überprüfung der Stromschiene

Bevor Sie die volle Leistung anlegen, messen Sie mit einem Multimeter den Widerstand von jeder Stromschiene zur Erde. Ein niedriger oder nahe Null liegender Messwert weist auf einen Kurzschluss hin – häufige Ursachen sind Lötbrücken, beschädigte Kondensatoren oder eine umgekehrt polarisierte Komponente. Sobald alles klar ist, schalten Sie den Strom über ein strombegrenztes Netzteil ein, das knapp über dem erwarteten Verbrauch liegt. Eine zusammenbrechende Schiene unter Last deutet auf einen überlasteten Regler oder eine kurzgeschlossene nachgeschaltete Komponente hin.

Schritt 3: Signalpegeldiagnose

Wenn die Schienen einwandfrei sind, überprüfen Sie mit einem Oszilloskop die Taktsignale, die Reset-Leitungen und die Aktivität des Kommunikationsbusses. Fehlende Takte, festsitzende Reset-Leitungen oder fehlerhafte SPI/I2C/UART-Wellenformen deuten jeweils auf einen bestimmten Fehlerbereich hin. Ein Logikanalysator ist effizienter als ein Oszilloskop, um das Verhalten eines digitalen Multisignalbusses im Zeitverlauf zu erfassen.

Schritt 4: Tests auf Komponentenebene

Wenn die Signalverfolgung eine verdächtige Komponente isoliert, können Widerstandsmessungen im Schaltkreis (bei ausgeschalteter Stromversorgung) offene oder kurzgeschlossene Verbindungen an passiven Bauteilen bestätigen. Bei ICs lässt sich durch den Vergleich der Pin-Spannungen mit der Tabelle der Betriebsbedingungen im Datenblatt schnell feststellen, ob das Gerät die richtigen Versorgungs-, Referenz- und Freigabesignale empfängt. Wenn sich herausstellt, dass eine Komponente fehlerhaft ist, Ersetzen Sie es durch ein bekanntermaßen funktionstüchtiges Teil Bevor wir Schlussfolgerungen ziehen: Der Ersatz durch ein anderes Teil aus derselben potenziell fehlerhaften Charge löst nichts.
