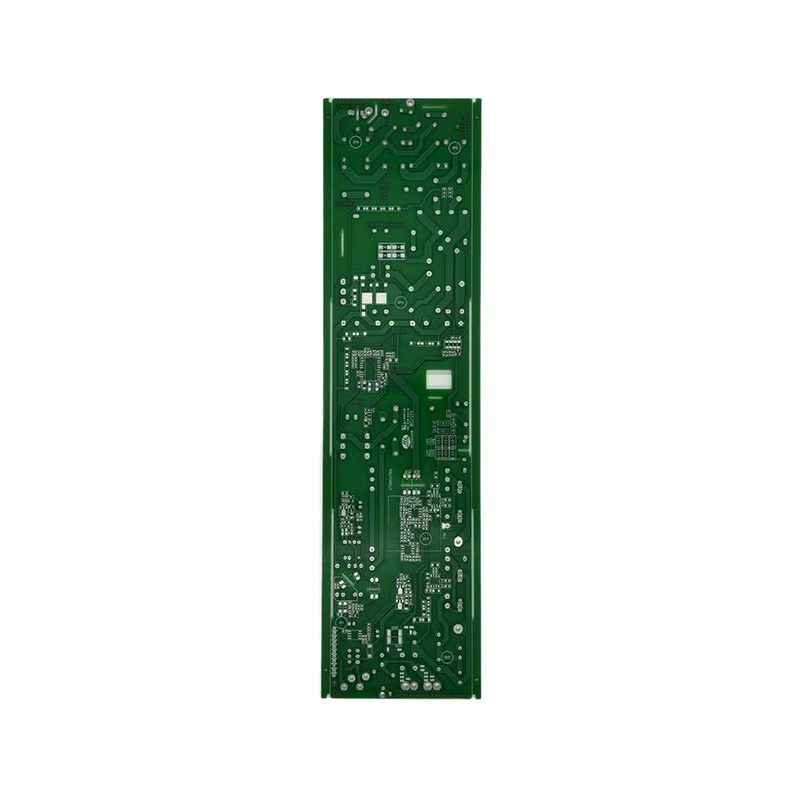

Engineering for Efficiency: Der umfassende Leitfaden zur Hochleistungs-PCB-Technologie
Im Bereich der modernen Elektronik ist die effiziente und zuverlässige Verwaltung erheblicher elektrischer Energie von größter Bedeutung. Die Hochleistungsplatine ist die technische Grundlage für solche Anwendungen, von LED-Beleuchtung und Netzteilen bis hin zu Wechselrichtern für Elektrofahrzeuge und industriellen Motorsteuerungen. Im Gegensatz zu Standard-Leiterplatten sind diese Spezial-Leiterplatten darauf ausgelegt, hohe Ströme zu verarbeiten, erhebliche Wärme abzuleiten und unter hohen elektrischen und thermischen Belastungen zuverlässig zu funktionieren. Dieser Leitfaden befasst sich mit den entscheidenden Designüberlegungen, Materialwissenschaften und Herstellungsprozessen, die leistungsstarke Leistungselektronik ausmachen.
Wärmemanagement: Der Kern des Hochleistungs-PCB-Designs
Die größte Herausforderung bei jeder Hochleistungsanwendung ist die Wärme. Übermäßige Hitze verschlechtert die Komponenten, verkürzt die Lebensdauer und kann zu katastrophalen Ausfällen führen. Daher ist ein effektives Wärmemanagement nicht nur eine Funktion, sondern eine Notwendigkeit.
Wichtige thermische Designparameter
- Kupferdicke: Gemessen in Unzen pro Quadratfuß (oz/ft²) führen dickere Kupferleiterbahnen mehr Strom bei geringerer Widerstandserwärmung. Standardplatinen verwenden 1 Unzen (35 µm), während Hochleistungsplatinen üblicherweise 3 Unzen (105 µm) bis 12 Unzen (420 µm) oder mehr verwenden.
- Wärmeleitfähigkeit des Substrats: Die Fähigkeit des Materials, Wärme von Komponenten abzuleiten. Standard-FR-4 hat eine geringe Wärmeleitfähigkeit (~0,3–0,4 W/mK), während Metallkernplatten weit überlegen sind.
- Thermal-Via-Arrays: Durchkontaktierte Löcher unter heißen Bauteilen zur Wärmeübertragung von der Oberflächenschicht auf die Innenschichten oder einen speziellen Kühlkörper.
| Substrattyp | Typische Wärmeleitfähigkeit (W/mK) | Bester Anwendungsfall |
| Standard FR-4 | 0,3 - 0,4 | Kostenempfindliche Anwendungen mit niedriger bis mittlerer Leistung. |
| Aluminiumkern (MCPCB) | 1,0 - 2,5 | Hochleistungs-LEDs, Automobilbeleuchtung, Netzteile. |
| Kupferkern | 380 - 400 | Anwendungen mit extrem hoher Leistung oder hoher Dichte, bei denen die Wärme schnell verteilt werden muss. |
| Keramiksubstrat (AlN, Al2O3) | 20 - 200 | Hochfrequenz-HF-Leistungsverstärker, Luft- und Raumfahrt und hochzuverlässige Anwendungen. |
Materialauswahl und elektrische Überlegungen
Über die thermischen Eigenschaften hinaus bestimmen die Wahl der Materialien und des Designs die elektrische Leistung und langfristige Zuverlässigkeit der Platine.
- Aktuelle Tragfähigkeit: Bestimmt durch die Kupferdicke, die Leiterbahnbreite und den zulässigen Temperaturanstieg. Ingenieure verwenden IPC-2152-Diagramme, um die erforderliche Querschnittsfläche für einen bestimmten Strom zu berechnen.
- Spannungsfestigkeit: Die Fähigkeit der Isolierschichten, hohen Spannungen ohne Durchschlag standzuhalten. Dies ist bei Stromrichtern und Wechselrichtern von entscheidender Bedeutung.
- Materialstabilität: Materialien mit hoher Tg (Glasübergangstemperatur) sind unerlässlich, um zu verhindern, dass sich die Platine beim Löten und Hochtemperaturbetrieb verzieht oder delaminiert. Für anspruchsvolle Anwendungen ist eine Tg von 170 °C oder höher üblich.
Hersteller wie Anhui Hongxin Electronic Technology Co., Ltd. bieten eine breite Palette an Materialien an, darunter FR-4 mit hoher Tg, Metallsubstrate und Speziallaminate, sodass Ingenieure die optimale Balance aus thermischen, elektrischen und mechanischen Eigenschaften für ihr spezifisches Design auswählen können.
Fertigungsexzellenz und Qualitätssicherung
Die Herstellung einer zuverlässigen Hochleistungs-Leiterplatte erfordert fortschrittliche Fertigungskapazitäten und ein strenges Qualitätskontrollsystem. Der Prozess umfasst die präzise Steuerung des Laminierungsdrucks, der Dicke der Kupferbeschichtung und der Bohrgenauigkeit, um robuste thermische Durchkontaktierungen und mehrschichtige Strukturen zu schaffen.
Bei unternehmenskritischen Anwendungen, beispielsweise in der Automobilindustrie, ist die Einhaltung internationaler Standards nicht verhandelbar. Zertifizierungen wie IATF 16949 demonstrieren das Engagement eines Herstellers für Qualität, Konsistenz und kontinuierliche Verbesserung. Darüber hinaus UL-Zertifizierung stellt sicher, dass das Produkt strenge Sicherheits- und Entflammbarkeitsstandards erfüllt. Das Zertifizierungsportfolio von Anhui Hongxin Electronic Technology Co., Ltd., darunter ISO9001, ISO14001, ISO45001, IATF16949 und UL, unterstreicht seine Fähigkeit, einem globalen Kundenstamm hochzuverlässige Hochleistungs-Leiterplatten zu liefern.
FAQ
Was ist der Hauptunterschied zwischen einer Standard-Leiterplatte und einer Hochleistungs-Leiterplatte?
Der Hauptunterschied liegt in ihrem Designschwerpunkt und der Materialzusammensetzung. Eine Standardplatine ist für die Signalintegrität bei Anwendungen mit geringem Stromverbrauch optimiert. A Hochleistungsplatine wurde entwickelt, um zwei Hauptherausforderungen zu bewältigen: hohe Ströme und erhebliche Wärmeentwicklung. Dies wird erreicht durch:
- Dickeres Kupfer: Verwendung von 3 Unzen, 6 Unzen oder noch dickerem Kupfer, um den Widerstand zu reduzieren und hohe Ströme ohne Überhitzung zu bewältigen.
- Wärmeleitfähige Substrate: Verwendung eines Metallkerns (Aluminium oder Kupfer) oder anderer Spezialmaterialien als eingebauter Kühlkörper.
- Robuste Konstruktion: Designs, die Funktionen wie thermische Durchkontaktierungen und größere Pad-Größen umfassen, um die Wärmeableitung und die Zuverlässigkeit des Komponentenlötens zu verbessern.
Im Wesentlichen handelt es sich bei einer Hochleistungsplatine um eine speziell entwickelte Plattform für das thermische und elektrische Management.
Wann sollte ich eine Leiterplatte mit Aluminiumkern einer Standard-FR-4-Leiterplatte vorziehen?
Sie sollten sich für eine Leiterplatte mit Aluminiumkern (MCPCB) entscheiden, wenn Ihr Design Komponenten umfasst, die eine erhebliche Menge Wärme erzeugen, die effizient abgeleitet werden muss. Zu den Schlüsselindikatoren gehören:
- Hochleistungs-LEDs: Dies ist die häufigste Anwendung. MCPCBs sind für die Aufrechterhaltung der LED-Sperrschichttemperatur unerlässlich, was sich direkt auf deren Helligkeit, Farbkonsistenz und Lebensdauer auswirkt.
- Stromumwandlungsschaltungen: Für Schaltregler, Motortreiber und Netzteile, bei denen Komponenten wie MOSFETs und Induktivitäten erhebliche Wärme abführen.
- Platzbeschränkte Designs: Wenn Sie keinen großen Kühlkörper unterbringen können, integriert ein MCPCB die Wärmeverteilungsfunktion direkt in die Platine, was Platz spart und die Montage vereinfacht.
Wenn Ihre Anwendung ausschließlich der Logik- oder Signalverarbeitung mit geringem Stromverbrauch dient, ist eine Standard-FR-4-Karte kostengünstiger. Die Wahl wird durch das Wärmebudget Ihres Designs bestimmt.
Wie wirkt sich die Kupferdicke auf die Leistung einer Hochleistungsplatine aus?
Die Kupferdicke ist ein entscheidender Parameter, der sich direkt auf die Leistung einer Hochleistungs-Leiterplatte auswirkt, und zwar auf zwei wichtige Arten: Strombelastbarkeit und Wärmeableitung.
- Aktuelle Tragfähigkeit: Eine breitere und dickere Kupferbahn hat einen geringeren elektrischen Widerstand. Gemäß dem Ohmschen Gesetz (P = I²R) bedeutet ein geringerer Widerstand, dass bei einem gegebenen Strom weniger Leistung als Wärme verloren geht. Durch dickeres Kupfer können Sie höhere Ströme sicher leiten, ohne die Temperaturgrenzen der Platine zu überschreiten. Beispielsweise kann eine 6-Unzen-Leiterbahn deutlich mehr Strom führen als eine 1-Unzen-Leiterbahn derselben Breite.
- Wärmeverteilung: Kupfer ist ein ausgezeichneter Wärmeleiter. Eine dicke Kupferschicht fungiert als Wärmeverteiler und verteilt die Wärme einer heißen Komponente (wie einem Leistungs-IC) über einen größeren Bereich der Leiterplatte. Dies reduziert die „Hot-Spot“-Temperatur und sorgt dafür, dass die gesamte Platine die Wärme effizienter an die Umgebung oder einen Kühlkörper überträgt.
Die Wahl der richtigen Kupferdicke ist ein grundlegender Kompromiss zwischen Leistung, Kosten und Fertigungskomplexität.
Welche Designmerkmale sind entscheidend, um die langfristige Zuverlässigkeit einer Hochleistungsplatine sicherzustellen?
Um die langfristige Zuverlässigkeit einer Hochleistungs-Leiterplatte zu gewährleisten, ist ein proaktives Design erforderlich, um die Belastungen durch hohe Ströme und Wärmezyklen zu mindern. Zu den entscheidenden Merkmalen gehören:
- Wärmeentlastungspads: Für Durchgangslochkomponenten, die mit großen Kupferebenen (wie Masse oder Strom) verbunden sind, werden thermische Entlastungsverbindungen verwendet. Sie reduzieren den direkten Wärmesenkeneffekt beim Löten, sorgen für eine gute Lötverbindung und sorgen gleichzeitig für eine gute elektrische und thermische Verbindung im Betrieb.
- Angemessene Via-Dimensionierung und -Beschichtung: Thermische Durchkontaktierungen müssen groß genug sein und über eine ausreichende Kupferbeschichtungsdicke verfügen, um die Wärme effektiv zu übertragen. Bei hochzuverlässigen Anwendungen kann das Füllen und Verschließen von Durchkontaktierungen mit Lot oder Epoxidharz das Eindringen von Feuchtigkeit verhindern und die Wärmeübertragung verbessern.
- Schutzbeschichtung: Das Aufbringen einer schützenden chemischen Beschichtung kann die Platine vor Feuchtigkeit, Staub und chemischen Verunreinigungen schützen, was besonders in rauen Industrie- oder Automobilumgebungen wichtig ist.
- Materialauswahl: Die Verwendung von Materialien mit einer hohen Tg und einem niedrigen Wärmeausdehnungskoeffizienten (CTE) reduziert die mechanische Belastung von Durchkontaktierungen und Komponenten bei Temperaturschwankungen und verhindert so Risse und Delamination im Laufe der Zeit.
Diese Merkmale, kombiniert mit der Fertigung nach einem Qualitätssystem wie IATF 16949, sind entscheidend für die Entwicklung einer Hochleistungs-Leiterplatte, die jahrelang im Einsatz hält.
