PCB in der Elektronik: Designsoftware, IPC-Standards, Signalintegrität und ITAR-Konformität

Was ist ein Leiterplatte in Elektronik

Eine Leiterplatte (PCB) ist die strukturelle und elektrische Grundlage praktisch jedes elektronischen Geräts. Dabei handelt es sich um eine flache Platine – typischerweise aus glasfaserverstärktem FR-4-Epoxidlaminat –, die elektronische Komponenten über ein Netzwerk aus leitenden Kupferbahnen, Pads und Durchkontaktierungen, die auf ihre Oberfläche und Innenschichten geätzt oder aufgebracht sind, mechanisch trägt und elektrisch miteinander verbindet. Ohne die Leiterplatte wäre moderne Elektronik, wie wir sie kennen, unmöglich : Es ersetzt die Punkt-zu-Punkt-Verkabelung der frühen Elektronik durch eine kompakte, wiederholbare und herstellbare Struktur.

Eine Leiterplatte erfüllt gleichzeitig drei grundlegende Rollen. Erstens stellt es die physische Plattform bereit, auf der Komponenten – Widerstände, Kondensatoren, integrierte Schaltkreise, Steckverbinder und Hunderte anderer Teile – montiert und gelötet werden. Zweitens werden die elektrischen Pfade geschaffen, die eine präzise Übertragung von Signalen und Strom zwischen diesen Komponenten ermöglichen. Drittens führt es dieses Routing in einem Format durch, das mit gleichbleibender Qualität in großem Maßstab in Massenproduktion hergestellt werden kann, von Unterhaltungselektronik, die in Milliardenhöhe ausgeliefert wird, bis hin zu in Einzelstücken hergestellter Luft- und Raumfahrthardware.

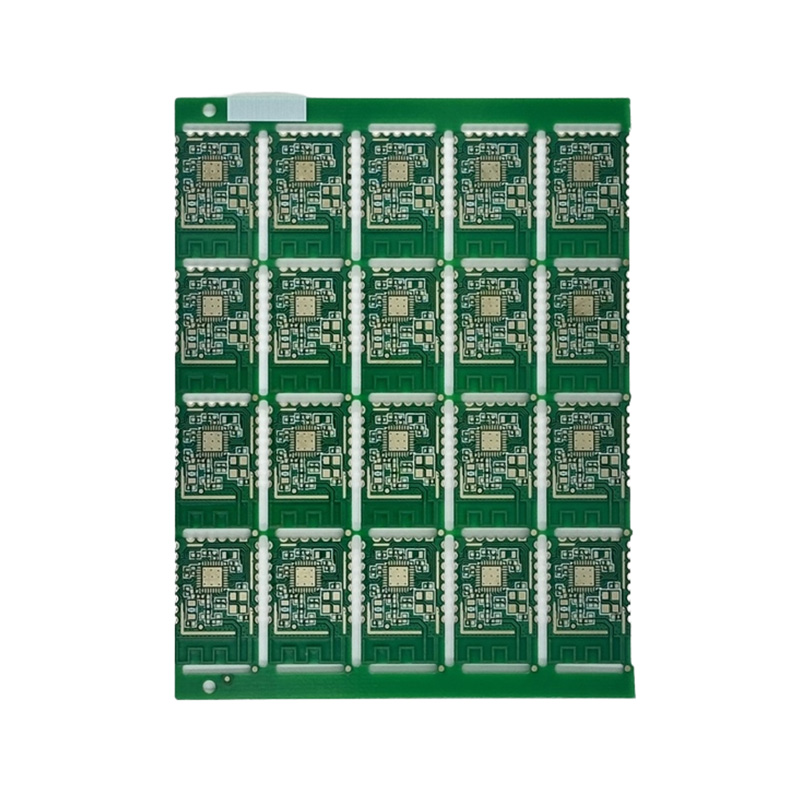

Leiterplatten werden nach Anzahl der Schichten und Aufbau kategorisiert. Einschichtige Platinen tragen auf einer Seite Leiterbahnen und sind in kostengünstigen Verbraucherprodukten üblich. Bei doppelseitigen Platten werden beide Oberflächen genutzt. Mehrschichtige Leiterplatten – typischerweise 4, 6, 8 oder mehr Schichten – sind Standard in jeder Anwendung, die eine dichte Komponentenplatzierung, kontrollierte Impedanz, Leistungsintegritätsebenen oder digitale Hochgeschwindigkeitssignale umfasst. High-Density-Interconnect-Boards (HDI) gehen noch einen Schritt weiter und nutzen Microvias und Fine-Pitch-Funktionen, um mehr Schaltkreise auf kleinerer Fläche unterzubringen, wie es bei Smartphones und Wearables der Fall ist.

Über die standardmäßige starre FR-4-Konstruktion hinaus nutzen flexible Leiterplatten (flexible Schaltkreise) Polyimidsubstrate, um das Biegen und Falten in dreidimensionale Formen zu ermöglichen – unverzichtbar für medizinische Geräte, Luft- und Raumfahrtverkabelung und kompakte Unterhaltungselektronik. Rigid-Flex-Boards vereinen beide Technologien in einer einzigen Baugruppe, wodurch Anschlüsse überflüssig werden und Gewicht und Fehlerstellen in anspruchsvollen Umgebungen reduziert werden.

PCB-Schaltplandesign-Software: Tools und wozu sie am besten geeignet sind

Die Schaltplanerfassung ist der Ausgangspunkt des PCB-Designs – sie definiert die logischen Verbindungen zwischen Komponenten, bevor mit dem physischen Layout begonnen wird. Der Schaltplan wird dann verwendet, um eine Netzliste zu generieren, die das PCB-Layout-Tool steuert. Die Wahl der richtigen EDA-Software (Electronic Design Automation) wirkt sich nicht nur auf das Designerlebnis aus, sondern auch auf DFM-Ergebnisse (Design for Manufacturability), Arbeitsabläufe bei der Zusammenarbeit und Compliance-Dokumentation.

Die wichtigsten Plattformen für professionelles PCB-Design sind:

• Altium-Designer: Die erste Wahl im professionellen Hardware-Engineering. Bekannt für seine einheitliche Schaltplan-zu-Layout-Umgebung, leistungsstarke Bibliotheksverwaltung und umfassende Design Rule Checks (DRCs). Die Co-Design-Funktionen von ActiveBOM und MCAD werden besonders in Produktentwicklungsabläufen geschätzt. Die Lizenzkosten sind hoch, aber der Funktionsumfang rechtfertigt es für Vollzeit-PCB-Ingenieure.
• KiCad: Die führende Open-Source-EDA-Plattform. Version 7 und höher haben die Lücke zu kommerziellen Tools weitgehend geschlossen und bieten einen leistungsfähigen Schaltplaneditor, 3D-Visualisierung, Differentialpaar-Routing und eine wachsende Community-Bibliothek. Wird häufig in Startups, Open-Hardware-Projekten und im akademischen Umfeld verwendet.
• Trittfrequenz OrCAD / Allegro: OrCAD wird häufig für die Schaltplanerfassung in Ingenieurbüros verwendet, während Allegro das High-End-Layout-Tool ist, das für komplexe Mehrschichtplatinen und Hochgeschwindigkeitsarbeiten zur Signalintegrität bevorzugt wird. Durch die starke SPICE-Simulationsintegration ist OrCAD eine Anlaufstelle für Analog- und Mixed-Signal-Designteams.
• Mentor PADS / Xpedition: Häufig in der Automobil- und Industrieelektronik. PADS ist eine Mittelklasse-Option für kleinere Teams; Xpedition ist für Unternehmen geeignet und verfügt über ein stark eingeschränktes Layout für Hochgeschwindigkeits- und HF-Anwendungen.
• EasyEDA / Fusion 360-Elektronik: Cloudbasierte Plattformen, die sich für Prototyping, Hobbyarbeiten und Teams eignen, die schnelle Arbeitsabläufe vom Design bis zur Fertigung benötigen. EasyEDA ist eng in den Montageservice von JLCPCB integriert und ermöglicht die Erstellung von Fertigungsangeboten mit einem Klick direkt aus der Designumgebung heraus.

Unabhängig von der Wahl des Werkzeugs muss der Schaltplan vollständige und genaue Komponentenwerte, Referenzbezeichnungen und Pinbelegungen enthalten – Fehler im Schaltplan breiten sich direkt auf die gefertigte Platine aus . Die meisten professionellen Arbeitsabläufe erfordern eine formelle Überprüfung des Schaltplans anhand der Designspezifikation, bevor mit dem Layout begonnen wird.

IPC-Standards für PCB-Design: Was sie abdecken und warum sie wichtig sind

IPC (ehemals Institute for Printed Circuits, jetzt einfach IPC – Association Connecting Electronics Industries) veröffentlicht die weltweit anerkannten Standards, die das Design, die Herstellung, die Montage und die Inspektion von Leiterplatten regeln. Die Einhaltung von IPC-Standards ist in den meisten professionellen und regulierten Branchen nicht optional – Es ist von OEMs, Verteidigungsministerien und Herstellern medizinischer Geräte vertraglich vorgeschrieben und wird häufig überprüft.

IPC-A-610 und J-STD-001 definieren drei Produktklassen – Klasse 1 (allgemeine Elektronik), Klasse 2 (spezielle Serviceelektronik) und Klasse 3 (hohe Zuverlässigkeit, einschließlich Militär und Medizin). Klasse 3 stellt die strengsten Anforderungen an Lötstellen, Sauberkeit und Verarbeitung und erfordert zertifizierte IPC-Bediener und -Inspektoren (CIS/CIT) in der Produktion. Die Angabe der falschen Klasse – oder das Fehlen einer Angabe – ist eine häufige Ursache für Qualitätsstreitigkeiten zwischen Käufern und Vertragsherstellern.

Signalintegrität im PCB-Design: Grundprinzipien und häufige Fehlermodi

Signalintegrität (SI) bezieht sich auf die Qualität eines elektrischen Signals auf seinem Weg durch die Leiterplatte – insbesondere darauf, ob es am Zielort mit ausreichender Amplitude, Zeitgenauigkeit und Form ankommt, um vom empfangenden Gerät korrekt interpretiert zu werden. Da Taktraten und Datenraten in den Gigahertz-Bereich gestiegen sind, hat sich die Signalintegrität von einem Nischenproblem zu einer Mainstream-Designdisziplin entwickelt. Eine Platine, die den DRC besteht und im Layout korrekt aussieht, kann dennoch aufgrund von für das Auge unsichtbaren SI-Problemen die Funktionsprüfung nicht bestehen.

Zu den häufigsten Signalintegritätsproblemen und deren Abhilfemaßnahmen auf Designebene gehören:

• Impedanzdiskontinuitäten: Jede Änderung der Leiterbahngeometrie – Breitenübergänge, Durchkontaktierungen, Anschlüsse, Stichleitungen – führt zu einer lokalen Impedanzänderung, die eine teilweise Signalreflexion verursacht. Eine kontrollierte Impedanzführung (typischerweise 50 Ω für Single-Ended, 100 Ω differenziell) und eine Reduzierung der Via-Stubs (Hinterbohrungen oder Blindvias) sind standardmäßige Gegenmaßnahmen.
• Übersprechen: Elektromagnetische Kopplung zwischen benachbarten Leiterbahnen verursacht Rauschen auf ruhigen Leitungen. Durch Erhöhen des Leiterbahnabstands (3W-Regel: Abstand von Kante zu Kante entspricht dem Dreifachen der Leiterbahnbreite), durch die Verwendung von Erdungsschutzleiterbahnen und durch die Weiterleitung von Hochgeschwindigkeitssignalen auf inneren Schichten zwischen Erdungsebenen wird das Übersprechen reduziert.
• Diskontinuitäten im Rückweg: Hochfrequente Rückströme folgen dem Weg der geringsten Induktivität – direkt unter ihrer Vorwärtsstromspur auf der Referenzebene. Schnitte, Schlitze oder Ebenenänderungen, die diesen Rückweg unterbrechen, erzwingen eine Umleitung des Stroms, wodurch eine Rahmenantenne entsteht, die elektromagnetische Störungen ausstrahlt und Rauschen in andere Schaltkreise einspeist.
• Skew in Differentialpaaren: Differenzielle Signalübertragung (PCIe, USB, HDMI, DDR, LVDS) hängt davon ab, dass die Länge beider Leiter elektrisch angepasst ist. Längenunterschiede führen zu einem Zeitversatz – einem Zeitversatz zwischen den P- und N-Signalen –, der den Spielraum des Augendiagramms verringert und die Bitfehlerrate erhöht. Die meisten EDA-Tools erzwingen den differenziellen Paarlängenabgleich über interaktive Routing-Einschränkungen.
• Rauschen im Stromversorgungsnetz (PDN): Unzureichende Bypass-Kapazität oder schlecht platzierte Entkopplungskondensatoren führen beim Schalten von ICs zu Spannungsschwankungen auf den Stromschienen. Dies äußert sich in Massesprüngen, Versorgungsrauschen und erhöhtem Jitter in den Taktsignalen. PDN-Analysetools modellieren die Impedanz im Verhältnis zur Frequenz, um die Auswahl und Platzierung des Kondensators zu steuern.

Die Simulation vor dem Layout (unter Verwendung von IBIS-Modellen und Übertragungsleitungsrechnern) und die Extraktion nach dem Layout (unter Verwendung von 3D-Lösern für elektromagnetische Felder wie Ansys HFSS oder Cadence Sigrity) sind Standardverfahren auf Hochgeschwindigkeitsplatinen. Bei Datenraten über 10 Gbit/s Die SI-Analyse ist kein Verifizierungsschritt nach dem Design, sondern ein Input für die Stackup- und Routing-Strategie vom ersten Tag an.

Schnelle Leiterplattenbestückung: Was die Durchlaufzeiten beschleunigt und wie man sie verkürzt

Die schnelle Leiterplattenbestückung – die Lieferung funktionsfähiger Leiterplatten in 24 Stunden bis 5 Tagen statt der üblichen 10–15 Werktage – ist zu einem Wettbewerbsmerkmal unter Auftragsfertigern (CMs) geworden, die Prototyping, NPI und dringende Produktionsanforderungen bedienen. Wenn Käufer verstehen, was die Durchlaufzeiten bei der Montage tatsächlich beeinflusst, können sie intelligentere Entscheidungen treffen anstatt einfach Premium-Preise für Dienstleistungen zu zahlen, die möglicherweise keine schnelleren Ergebnisse liefern.

Die Hauptfaktoren für die Montagedurchlaufzeit sind:

• Herstellung von Rohplatinen: Standard-FR-4-Mehrschichtplatten (bis zu 8 Schichten) können von Schnellverarbeitern in 24 bis 48 Stunden hergestellt werden. Fortgeschrittene Konstruktionen – HDI, Rogers-Laminate, vergrabene Vias, kontrollierte Impedanz – fügen je nach Komplexität 1–5 Tage hinzu.
• Komponentenverfügbarkeit: Dies ist typischerweise die Variable mit der längsten Durchlaufzeit. Ein Design, das auf Komponenten aus einer einzigen Quelle oder zugewiesenen Komponenten basiert, kann die Montage unabhängig von den CM-Funktionen wochenlang verzögern. Durch die Erstellung einer Stückliste anhand von Teilen, die bei großen Händlern (Digi-Key, Mouser, Arrow) auf Lager sind, wird die Vorhersagbarkeit der Durchlaufzeiten erheblich verbessert.
• Programmierung und Test: In-Circuit-Tests (ICT), Funktionstests oder Firmware-Programmierung erfordern einen weitgehend festgelegten Zeitaufwand, unabhängig von der Losgröße. Bei sehr kleinen Prototypenläufen kann die Testaufbauzeit die Montagezeit überschreiten.
• Dokumentationsqualität: Unvollständige oder mehrdeutige Gerber-Dateien, fehlende Schwerpunktdaten oder eine ungelöste Stückliste führen zu technischen Fragen, die jeden Schnellauftrag um Tage verlängern. Das Einreichen sauberer, vollständiger Pakete – einschließlich Montagezeichnungen, genehmigter Lieferantenlisten und einer gelösten Stückliste – ist der am besten kontrollierbare Hebel zur Durchlaufzeitverkürzung, der dem Käufer zur Verfügung steht.

CMs, die echte 24-Stunden-Montage anbieten, verfügen in der Regel über einen Konsignationsbestand an gängigen Passivbauteilen (0402/0603-Widerstände und Kondensatoren der Serien E24/E96), betreiben SMT-Linien im Doppelschichtbetrieb und verfügen über ein Ingenieurteam auf Abruf, um DFM-Anfragen ohne Engpässe während der Geschäftszeiten zu lösen. Bei Produktionsmengen erfordert eine echte Fast-Turn-Fähigkeit die Vorpositionierung des Materials und die Planung der Maschinenzeit im Voraus – Ad-hoc-Eilaufträge im Produktionsmaßstab sind selten zuverlässig.

ITAR-konforme Leiterplattenfertigung: Umfang, Pflichten und worauf Sie bei einem CM achten sollten

Die International Traffic in Arms Regulations (ITAR) sind ein US-Regulierungsrahmen, der vom Directorate of Defense Trade Controls (DDTC) des Außenministeriums verwaltet wird. Es kontrolliert den Export und Import von Verteidigungsartikeln, Verteidigungsdiensten und zugehörigen technischen Daten, die in der United States Munitions List (USML) aufgeführt sind. Leiterplattes designed or used in military, satellite, weapons, or certain dual-use systems are frequently ITAR-controlled , und jeder CM, der diese Platinen herstellt, zusammenbaut oder sogar mit den technischen Daten dafür umgeht, muss den ITAR-Anforderungen entsprechen.

Die Einhaltung der ITAR für einen PCB-Auftragshersteller beinhaltet mehrere spezifische Verpflichtungen:

• Registrierung bei DDTC: Jedes US-Unternehmen, das von der ITAR kontrollierte Verteidigungsartikel herstellt, exportiert oder vermittelt, muss sich beim DDTC registrieren. Diese Registrierung muss aktuell sein und jährlich erneuert werden.
• Ausländische nationale Zugangskontrollen: ITAR beschränkt den Zugriff auf kontrollierte technische Daten – einschließlich PCB-Gerber-Dateien, Konstruktionsdokumentation und Montagezeichnungen – auf US-Personen (Bürger, rechtmäßige ständige Einwohner oder Personen mit Schutzstatus). CMs müssen über dokumentierte Verfahren verfügen, um zu verhindern, dass ausländische Staatsangehörige ohne eine Exportlizenz oder eine entsprechende Ausnahmegenehmigung auf ITAR-kontrollierte Daten zugreifen.
• Physische Trennung: Von ITAR kontrollierte Arbeitsbereiche, Speichersysteme und Datenserver müssen physisch oder logisch von Nicht-ITAR-Arbeiten getrennt sein, um eine unbeabsichtigte Offenlegung zu verhindern.
• Subunternehmer-Ablauf: Wenn ein ITAR-registrierter CM einen Teil der Arbeit – Rohplatinenfertigung, konforme Beschichtung, Tests – an einen Subunternehmer auslagert, werden die ITAR-Verpflichtungen reduziert. Der Haupt-CM ist dafür verantwortlich, sicherzustellen, dass auch Subunternehmer ITAR-registriert sind und die Vorschriften einhalten.
• Aufzeichnungen: ITAR verlangt von Herstellern, Aufzeichnungen über alle Transaktionen mit ITAR-kontrollierten Artikeln mindestens fünf Jahre lang aufzubewahren.

Bei der Qualifizierung eines ITAR-konformen PCB CM sollten Käufer eine Kopie der aktuellen DDTC-Registrierung des Lieferanten anfordern, seinen Technology Control Plan (TCP) überprüfen und sicherstellen, dass die Sicherheitslage ihrer Einrichtung – einschließlich IT-Systeme, Besucherzugang und Mitarbeiterüberprüfung – mit der Klassifizierungsstufe der zu platzierenden Arbeit übereinstimmt. Die Strafen für ITAR-Verstöße sind hoch : Zivilstrafen bis zu 1 Million US-Dollar pro Verstoß und strafrechtliche Sanktionen, einschließlich des Ausschlusses von künftigen Regierungsaufträgen. Der branchenübliche Ansatz besteht darin, die ITAR-Position eines CM vor der Programmvergabe und nicht nach der Erstmusterprüfung zu überprüfen.
